Rotating Guardrail Rolling Guard Barrier Sistem Roller Barrier Elastis

Rotating Guardrail Rolling Guard Barrier Sistem Roller Barrier Elastis

Brand Name:	Qingdao Henger
Model Number:	HE-SRG01
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability:	5000 meter per bulan

Detail Information

Product Description

Detail Information

Tempat asal:

Shandong, Cina

Sertifikasi:

CIC

Bahan:

EVA

Warna:

Kuning, Oranye, Merah

Aplikasi:

Keamanan Jalan Raya

Pengobatan permukaan:

Galvanis + dilapisi bubuk

Nama Produk:

Safety Rolling Traffic barrier/Guard rail/safety roller

Jenis:

Penghalang Lurus

Fitur:

Tahan Korosi Hebat, Intensitas tinggi

Sedang mengemas:

Paket standar ekspor

Kemasan rincian:

kemasan telanjang atau disesuaikan

Menyediakan kemampuan:

5000 meter per bulan

Menyoroti:

Rotating Guardrail Rolling Guard Barrier

Galvanized Elastic Rolling Guard Barrier

CIC Elastic Roller Barrier System

Product Description

Rotating Guardrail Rolling Guard Barrier, Sistem Roller Barrier Elastis

pengantar

Untuk menghindari kendaraan dalam tabrakan saat mengemudi di luar jangkauan jalan, untuk mengurangi tingkat kerusakan akibat kecelakaan lalu lintas, pembatas tengah jalan raya dan kedua sisi jalan dipasang dengan pagar pembatas anti-tabrakan.Bentuk umum pagar pembatas anti-tabrakan adalah pagar pembatas beton, pagar pembatas balok bentuk gelombang dan pagar pembatas kabel, yang, pagar pembatas kabel adalah pagar pembatas fleksibel, yang menyerap energi yang dihasilkan oleh tabrakan kendaraan terbatas, jadi lebih sedikit aplikasi.

Saat ini, aplikasi utama jalan raya adalah pagar pembatas beton dan pagar pembatas balok bentuk gelombang.Yang pertama milik pagar pembatas kaku, yang terakhir milik pagar pembatas semi-kaku, kedua pagar pembatas ini memiliki efek anti-tabrakan yang lebih baik, tetapi di dalam kendaraan setelah tabrakan, atau akan menghasilkan kerusakan besar.Pada saat yang sama, karena dua pagar pembatas ini pada area penanda kontur kecil, dengan berlalunya waktu akan menghasilkan banyak debu, mengakibatkan efek peringatan reflektif pagar pembatas semakin buruk.

Dalam rangka meningkatkan keselamatan kendaraan yang melintas, kewaspadaan pengemudi terutama daerah rawan kecelakaan dan radius kecil landai keselamatan berkendara kendaraan.Memutar penghalang tabrakan setelah lebih dari satu tahun aplikasi percontohan, dari polisi lalu lintas, administrasi jalan dan umpan balik dari departemen penghalang, bagian percontohan frekuensi kecelakaan lalu lintas berkurang secara signifikan, tingkat kerusakan yang disebabkan oleh kecelakaan juga berkurang secara signifikan.

Prinsip kerja pagar pembatas anti-tabrakan berputar

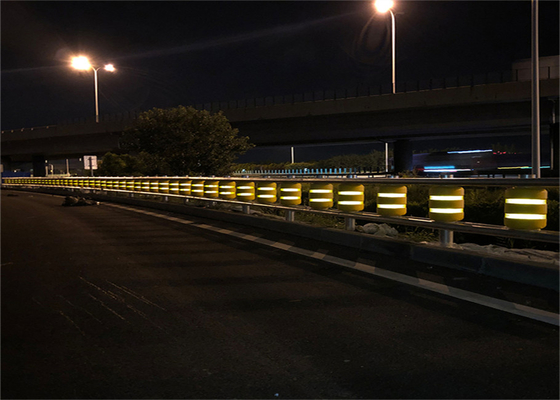

Memutar penghalang tabrakan untuk mengubah pagar pembatas tradisional satu sisi dari jenis balok bentuk gelombang, menggunakan pagar pembatas sisi ganda kolom, yaitu, di kolom di kedua sisi pemasangan pagar pembatas balok bentuk gelombang.Di tengah pemasangan laras anti-tabrakan yang berputar, di laras yang berputar di bagian atas dan bawah dipasang pagar pembatas bentuk gelombang, sehingga sebuah kolom akan dipasang pada balok bentuk gelombang empat, yaitu, "kolom empat kolom" memperkuat jenis pagar pembatas.Perangkat pagar pembatas yang disempurnakan ini dapat secara efektif mencegah mobil melintasi pagar pembatas keluar dari jalan, dan laras berputar yang dipasang pada dua strip reflektif yang menarik (lingkaran), dapat memaksimalkan peringatan kepada pengemudi dan penumpang untuk memperhatikan keselamatan, secara efektif mengurangi tingkat kecelakaan lalu lintas.Ketika kendaraan menabrak pagar pembatas, pertama akan bertabrakan dengan kontak barel yang berputar, kemudian, kendaraan dengan rotasi barel yang berputar, kecepatan mengemudi secara bertahap menurun, pada saat yang sama, energi benturan yang dihasilkan oleh tabrakan adalah barel yang berputar diserap secara signifikan, dapat secara efektif mengurangi konsekuensi dari kecelakaan lalu lintas.

Komponen utama dari pagar pembatas penghindaran tabrakan yang berputar

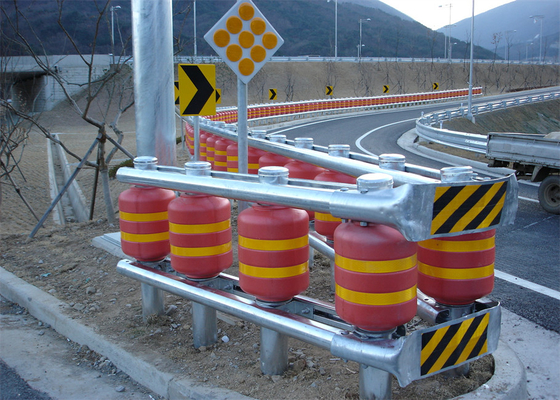

Penghalang tabrakan berputar terutama terdiri dari kolom, lingkaran ayun, barel berputar, balok, balok bentuk gelombang, strip reflektif dan bagian penghubung yang sesuai.Laras berputar terbuat dari kopolimer etilena vinil asetat (EVA) dan bahan komposit poliuretan, yang elastis, anti-tabrakan dan tahan aus dan dapat secara efektif menghindari laras berputar agar tidak rusak akibat benturan.Pada saat yang sama, kekuatan pemulihan yang baik dari ember yang berputar juga memastikan bahwa ember tersebut dapat dengan cepat dikembalikan ke keadaan semula setelah benturan yang serius.Selain itu, warna laras yang berputar cerah, putih, kuning, oranye, dll. Laras dipilih oleh Suzhou Bypass Expressway Co., Ltd. berwarna oranye, yang memiliki efek pantulan kecerahan tinggi dan fungsi yang menarik, yang dapat efektif meningkatkan perhatian pengemudi dan mengurangi tingkat kecelakaan, sehingga memastikan keamanan kendaraan.

Proses konstruksi pagar pembatas anti-tabrakan yang berputar

·Instalasi kolom

Gunakan penggerak tiang untuk mendorong kolom secara vertikal ke jalan.Jika dasar jalan sangat keras, kolom tidak bisa turun, gunakan mesin bor untuk membuat lubang dan kemudian pasang kolom.Setelah pemeriksaan vertikalitas dan elevasi kolom selesai, kolom akan ditimbun kembali dan ditumbuk dengan beton C20.

· Pemasangan rangka-U

Kedua rangka-U dipasang dengan baut heksagonal M20×180mm pada counterbore 20 di bagian bawah kolom.Perlu dicatat bahwa mur tidak perlu dikencangkan untuk pemasangan dan commissioning nanti.

·Instalasi pagar pembatas bawah

Pertama, di sepanjang slot-U akan ada baut leher kepala setengah bulat M20 × 60mm dengan gesper pad persegi ke dalam, kemudian, pagar pembatas pertama dan terakhir dua baut dan rangka-U pada slot-U diperbaiki, dan kemudian pasang yang lain baut.

·Pemasangan cincin gyratory

Setelah pemasangan dua pagar pembatas bawah, pada kolom dipasang pada cincin ayun.

·Pemasangan barel ayun

Di setiap kolom pada set barel ayun, dan kemudian pada barel ayun pada cincin ayun.

·Pemasangan pagar pembatas atas

Metode pemasangan sama dengan metode pemasangan pagar pembatas bawah.Pertama, di sepanjang alur U akan ada baut leher pinggang kepala setengah bulat M20 × 60mm dengan gesper pad persegi ke dalam, dan kemudian, semua baut pada pagar pembatas akan dimasukkan ke dalam lubang atas kolom, dengan mur terpasang kencang.

· Antara koneksi pagar pembatas

Gunakan bingkai penghubung untuk menghubungkan pagar pembatas yang berdekatan, setelah bagian pagar pembatas dipasang, bingkai penghubung akan dimasukkan ke salah satu ujung pagar pembatas dan diperbaiki, sehingga bagian berikutnya dari pagar pembatas disambung.

· Pagar pembatas dan akhir koneksi

Ujungnya akan dipasang ke pagar pembatas, dengan baut M20 × 140mm untuk memperbaikinya.

·Pemasangan penutup akhir

Setelah langkah-langkah pemasangan di atas selesai, sesuaikan garis pagar pembatas, kencangkan semua mur, set penutup ujung pada kolom dapat diikat.

Parameter Produk

Tidak.	Nama	Spesifikasi (mm)	Bahan
1	Rol	345490/350510 (Disesuaikan)	poliuretan
2	Pos	14020004.5 (Disesuaikan)	Q235
3	tabung pvc	1605006.5 (Disesuaikan)	PVC
4	Balok	100804.0	Q235
5	Lingkaran bergulir	182×145×6.0	Polimer Etilen
6	Soket Akhir	1300×230×4.0	Q235
7	Posting Cap	145 × 145	Karet
8	Baut	M18 * 120	Q235
		M18 * 180	Q235
		M18 * 80	Q235
9	Kacang	M20	Q235

Barang	spesifikasi
Densitas Semu (KG/m³)	125
Kekuatan Tarik (MPa)	1.15
Pemanjangan(%)	320
Distorsi Permanen Kompresi (%)	38
Ketangguhan(%)	72
